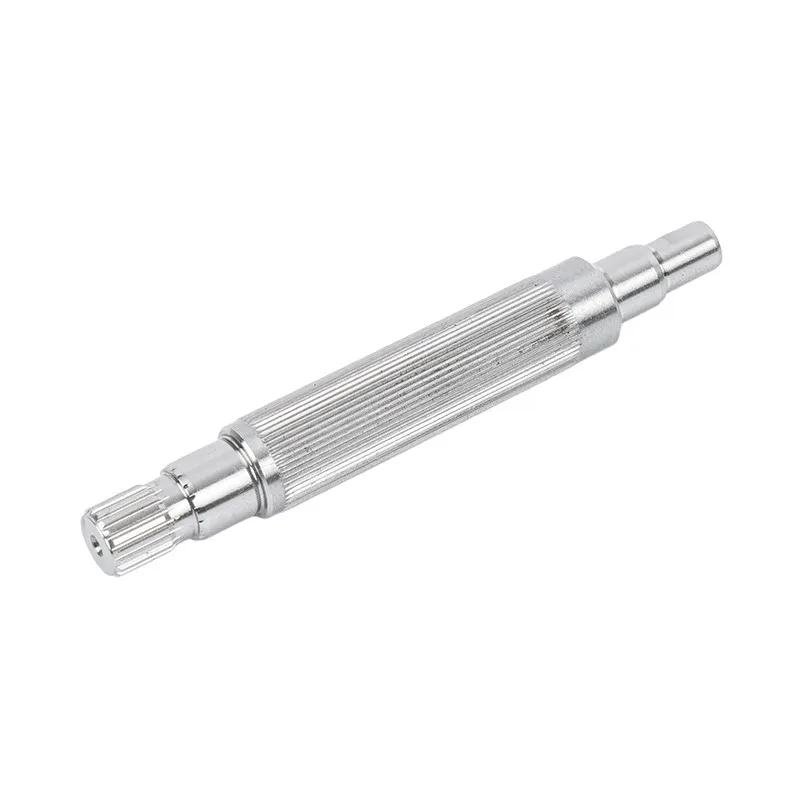

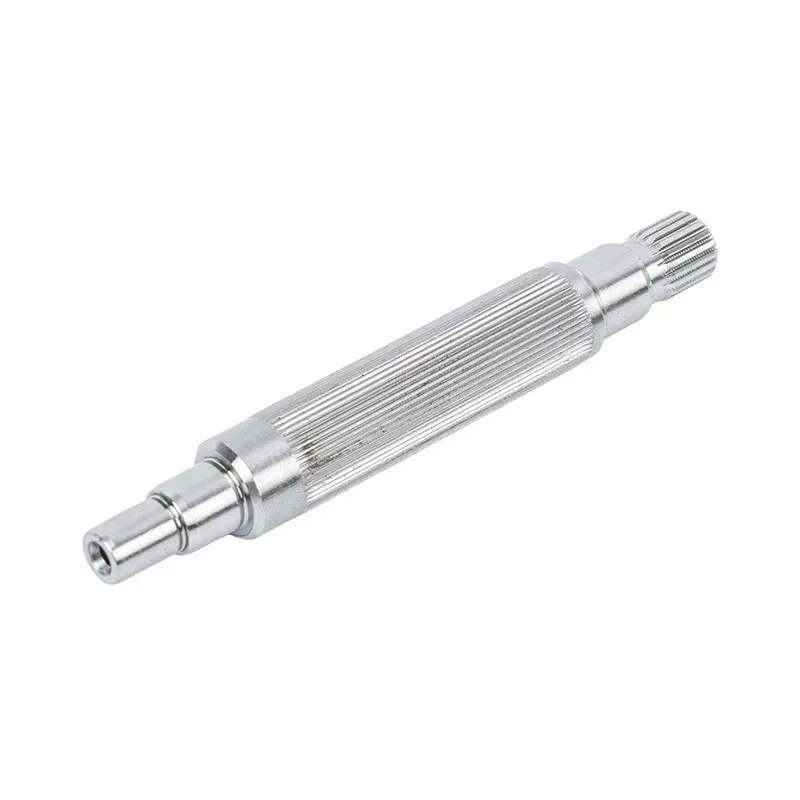

Công nghệ cốt lõi của trục động cơ nằm ở cấu trúc trục không xoắn của nó. Các kết nối spline thường được sử dụng trong truyền động cơ học để truyền mô-men xoắn và cho phép chuyển động dọc trục, và spline không liên quan là cấu hình răng ưu việt nhất trong số tất cả các loại spline.
Không giống như các trục hình chữ nhật (có biên dạng răng hình chữ nhật), trục xoay không liên quan có biên dạng răng cong không liên tục - giống như răng bánh răng. Thiết kế này mang lại hai ưu điểm cơ bản: định tâm tự động và chia sẻ tải trọng nhiều răng.
Để định tâm tự động, trong quá trình lắp ráp trục động cơ, các bề mặt răng then chốt được dẫn hướng tự nhiên dọc theo đường cong không liên quan, cho phép trục và bộ phận giao phối tự căn chỉnh mà không cần điều chỉnh thêm, đạt được độ đồng trục cao. Tính năng này giúp giảm đáng kể độ khó lắp ráp đồng thời đảm bảo độ chính xác truyền cao hơn. Để chia sẻ tải trọng nhiều răng, thiết kế biên dạng răng trục liên quan đảm bảo tải trọng được phân bổ đều trên nhiều răng, tránh tình trạng quá tải cục bộ thường gặp với các trục hình chữ nhật trong đó chỉ một hoặc một số răng chịu tải, cải thiện đáng kể khả năng chịu tải và tuổi thọ sử dụng.
Trục động cơ Spline Involute của Guanshuo có các philê chân răng lớn (R0.3~R0.8), tiếp tục giảm nồng độ ứng suất ở chân răng, giúp sản phẩm có tuổi thọ mỏi lâu hơn dưới tải trọng va đập và ứng suất xen kẽ.
Trục động cơ của Guanshuo mang lại những ưu điểm cốt lõi sau, khiến nó trở thành giải pháp ưu tiên cho các ứng dụng truyền tốc độ cao và độ chính xác cao:
1. Định tâm tự động, độ đồng trục cao hơn
Cấu hình răng liên quan của sản phẩm tự động định tâm trong quá trình lắp ráp, đạt được độ đồng trục cao hơn giữa trục và bộ phận giao phối và truyền động mượt mà hơn. So với sự phù hợp chính xác cần thiết cho các thanh trục hình chữ nhật để đạt được sự căn chỉnh, tính năng định tâm tự động của các thanh trục liên tục giúp giảm đáng kể độ khó lắp ráp đồng thời đảm bảo độ chính xác truyền cao hơn.
2. Chia tải nhiều răng, khả năng chịu tải nặng mạnh
Sản phẩm phân bổ tải trọng đều trên nhiều răng, có khả năng chịu tải tốt hơn đáng kể so với các thanh nẹp hình chữ nhật. Phi lê chân răng lớn hơn (R0.3~R0.8) làm giảm sự tập trung ứng suất, mang lại khả năng chống va đập, chống mỏi và khả năng chịu tải chống lệch tâm mạnh hơn. Nó hoạt động ổn định hơn trong điều kiện quay tiến và lùi thường xuyên cũng như điều kiện tác động của tải trọng nặng, với tuổi thọ sử dụng thường dài hơn so với các trục hình chữ nhật.
3. Tốc độ cao, độ ồn thấp, hiệu suất truyền cao
Sản phẩm có cấu hình răng mịn và tác động chia lưới tối thiểu, với hiệu suất tốc độ cao tuyệt vời, hiệu suất truyền cao và sinh nhiệt thấp. Kiểm soát độ rung và tiếng ồn vượt trội hơn so với các trục hình chữ nhật, khiến nó đặc biệt phù hợp với thiết bị quay tốc độ trung bình và cao, đồng thời là giải pháp ưu tiên cho động cơ tốc độ cao và trục chính xác.
4. Độ chính xác xử lý cao, khả năng thay thế tốt
Trục động cơ Spline Involute của Guanshuo đạt được sai số cân bằng spline 0,015 ~ 0,03mm, tính đối xứng 0,02mm và độ nhám bề mặt răng Ra≤0,8 ~ 1,6μm. Xử lý có độ chính xác cao đảm bảo khả năng thay thế tốt, tạo điều kiện thuận lợi cho việc bảo trì thiết bị và quản lý phụ tùng thay thế.
5. Hệ thống kiểm soát chất lượng toàn diện
Guanshuo đã thông qua chứng nhận hệ thống quản lý chất lượng ISO9001, thực hiện kiểm soát chất lượng đầy đủ từ nguyên liệu thô đến thành phẩm. Công ty nắm giữ 11 công nghệ được cấp bằng sáng chế bao gồm cấu trúc làm kín vòng bi, cấu trúc trục động cơ kết hợp, cấu trúc hỗ trợ vòng bi và các lĩnh vực khác.
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Lỗi cân bằng Spline | .015 ~ 0,03 mm |
| Đối xứng Spline | .020,02 mm |
| Độ nhám bề mặt răng | Ra 0,8 ~ 1,6 m |
| Phi lê chân răng | R0.3~R0.8 |
Với các tính năng cốt lõi là định tâm tự động, độ đồng trục cao, truyền động êm ái, chịu tải nhiều răng, chịu tải nặng và va đập mạnh, tốc độ cao và độ ồn thấp, hiệu suất cao và tuổi thọ dài, Trục động cơ Involute Spline được sử dụng rộng rãi trong các tình huống đòi hỏi khắt khe sau:
Xe năng lượng mới: Ứng dụng trục tốc độ cao của động cơ truyền động. Định tâm tự động spline liên tục đảm bảo độ ổn định truyền ở tốc độ cao, trong khi chia sẻ tải nhiều răng đáp ứng yêu cầu đầu ra mô-men xoắn cao.
Động cơ tốc độ cao và trục chính xác: Các bộ phận truyền động lõi cho thiết bị quay tốc độ trung bình và cao. Cấu hình răng mịn, tác động chia lưới tối thiểu và sinh nhiệt thấp khiến nó trở thành giải pháp ưu tiên cho động cơ tốc độ cao.
Tự động hóa công nghiệp: Khớp robot, động cơ servo, hệ thống truyền động chính xác. Độ chính xác cao và khả năng thay thế tốt đáp ứng yêu cầu về độ tin cậy cao của thiết bị tự động hóa.
Máy xây dựng: Các ứng dụng trục truyền động trong điều kiện quay tiến và lùi thường xuyên và điều kiện va đập của tải nặng. Khả năng chống va đập mạnh hơn và chống mỏi đảm bảo tuổi thọ dài hơn.
Máy công cụ: Truyền trục chính cho máy công cụ CNC và trung tâm gia công. Độ đồng trục cao và độ rung thấp đảm bảo độ chính xác gia công.
Các sản phẩm của Guanshuo đã bao phủ các khu vực bán hàng bao gồm Quảng Châu, Giang Tô, Phúc Kiến, An Huy, Sơn Đông và các khu vực khác, đồng thời thiết lập mối quan hệ hợp tác với các thương hiệu như Goldsmiths, Decathlon của Pháp, Omron và Yasi.
Để giúp các chuyên gia thu mua hiểu rõ hơn về lợi thế kỹ thuật của sản phẩm, bảng sau đây cung cấp sự so sánh có hệ thống giữa các đường trục không liên quan và các đường trục hình chữ nhật:
| Kích thước | Spline liên quan (Guanshuo) | Đường cong hình chữ nhật |
|---|---|---|
| Phương pháp định tâm | Tự động định tâm, căn chỉnh theo hướng dẫn biên dạng răng | Yêu cầu độ chính xác phù hợp, độ chính xác định tâm phụ thuộc vào gia công |
| Độ đồng trục | Cao (được đảm bảo bằng việc định tâm tự động) | Trung bình (phụ thuộc vào độ hở phù hợp) |
| Phân phối tải | Chia sẻ tải thống nhất nhiều răng | Ít răng chịu tải, dễ bị quá tải cục bộ |
| Căng thẳng chân răng | Phi lê lớn (R0.3~R0.8), nồng độ ứng suất thấp | Nồng độ ứng suất cao, dễ bị nứt do mỏi |
| Chống va đập | Mạnh | Yếu đuối |
| Khả năng chịu tải chống lệch tâm | Mạnh | Yếu đuối |
| Hiệu suất tốc độ cao | Tuyệt vời (hình dạng răng mịn, tác động chia lưới tối thiểu) | Trung bình (tác động chia lưới lớn hơn) |
| Rung và tiếng ồn | Thấp | Cao hơn |
| Hiệu suất truyền tải | Cao | Trung bình |
| Cuộc sống phục vụ | Dài (thường dài hơn các đường trục hình chữ nhật) | ngắn hơn |
| Độ chính xác xử lý | Cao (sai số cân bằng ≤0,015 ~ 0,03mm) | Trung bình |
| Khả năng thay thế cho nhau | Tốt | Trung bình |
| Kịch bản phù hợp nhất | Tốc độ cao, độ chính xác cao, tải nặng, tiến lùi thường xuyên | Tốc độ thấp, tải nhẹ, truyền chung |
So sánh trên cho thấy rõ ràng rằng sản phẩm vượt trội toàn diện so với spline hình chữ nhật về độ chính xác định tâm, khả năng chịu tải, khả năng chống va đập, hiệu suất tốc độ cao và tuổi thọ. Đối với các hệ thống truyền tải theo đuổi hiệu suất cao, tuổi thọ dài và chi phí bảo trì thấp, đường trục liên quan là lựa chọn ưu việt.
Guanshuo cung cấp hỗ trợ dịch vụ toàn bộ quy trình cho trục:
Giai đoạn mẫu: Tư vấn tùy chỉnh thông số kỹ thuật, xác minh thiết kế hợp tác bản vẽ 3D, cung cấp mẫu miễn phí và kế hoạch tối ưu hóa chi phí, đảm bảo sản phẩm phù hợp với điều kiện thiết bị của khách hàng và yêu cầu giảm chi phí.
Sản xuất hàng loạt: Truy xuất nguồn gốc chất lượng xử lý CNC toàn quy trình, phản hồi trực quan về tiến độ sản xuất trong 48 giờ, kiểm tra chất lượng chứng nhận hệ thống ISO 9001, hỗ trợ quản lý hàng tồn kho VMI và phản hồi đơn hàng khẩn cấp.
Hậu mãi: Thời gian bảo hành kéo dài 24 tháng, chẩn đoán tại chỗ các sự cố toàn cầu trong vòng 48 giờ, cung cấp miễn phí các giải pháp lặp lại và nâng cấp quy trình, thiết lập cơ sở dữ liệu về hao mòn thiết bị của khách hàng để cảnh báo và bảo trì sớm.
Phản hồi nhanh: Mọi thắc mắc và tư vấn về sản phẩm có thể được trả lời trong vòng 24 giờ.
Sản xuất tại nhà máy ban đầu, kiểm soát chất lượng: Guanshuo là nhà sản xuất trực tiếp Trục động cơ Involute Spline, với khả năng kiểm soát toàn bộ quy trình từ nguyên liệu thô đến thành phẩm.
Thiết bị tiên tiến, đủ năng lực sản xuất: Đội ngũ hơn 50 nhân viên, 26 máy mài trụ CNC, 6 máy mài và các thiết bị tiên tiến khác đảm bảo giao hàng đúng thời hạn cho các đơn đặt hàng số lượng lớn.
Chuyên môn kỹ thuật sâu sắc, hỗ trợ bằng sáng chế: 11 công nghệ được cấp bằng sáng chế bao gồm nhiều khía cạnh kỹ thuật cốt lõi của sản phẩm và các sản phẩm liên quan.
Chứng chỉ hoàn chỉnh, Hệ thống âm thanh: Hệ thống chứng nhận ISO9001 chạy qua toàn bộ quá trình R&D, sản xuất và bán hàng.
Dịch vụ toàn diện, hậu mãi an tâm: Hỗ trợ dịch vụ trọn đời từ mẫu đến sản xuất hàng loạt, từ trước bán hàng đến hậu mãi.
A: Hai ưu điểm cốt lõi: định tâm tự động - biên dạng răng dẫn hướng căn chỉnh một cách tự nhiên trong quá trình lắp ráp, đạt được độ đồng trục cao hơn; và chia sẻ tải trọng nhiều răng - tải trọng được phân bổ đều trên nhiều răng, mang lại khả năng chịu tải mạnh hơn, khả năng chống va đập tốt hơn và tuổi thọ dài hơn.
Trả lời: Độ nhám bề mặt răng có thể đạt Ra 0,8 ~ 1,6μm, sai số cân bằng spline 0,015 ~ 0,03mm, tính đối xứng 0,02mm và phi lê chân răng R0,3 ~ R0,8.
Trả lời: Sử dụng phay hoặc phay CNC, kết hợp với máy mài hình trụ CNC có độ chính xác cao để hoàn thiện vòng tròn bên ngoài, với toàn bộ quy trình được kiểm soát theo hệ thống ISO 9001.
Trả lời: Thích hợp cho các tình huống truyền tải trọng tác động, tốc độ cao, độ chính xác cao, tải trung bình đến nặng, quay tiến lùi thường xuyên và truyền tải tác động, bao gồm động cơ truyền động phương tiện năng lượng mới, động cơ tốc độ cao, trục chính xác và thiết bị tự động hóa công nghiệp.
Trả lời: Bảo hành mở rộng 24 tháng, chẩn đoán sự cố toàn cầu trong vòng 48 giờ, giải pháp nâng cấp quy trình miễn phí và trả lời yêu cầu trong vòng 24 giờ.
Trả lời: Gửi yêu cầu thông qua trang web hoặc email chính thức. Trả lời trong vòng 24 giờ và báo giá ghi rõ các thông số chính.
Trả lời: Quá trình xử lý có độ chính xác cao đảm bảo khả năng thay thế tốt, tạo điều kiện thuận lợi cho việc bảo trì thiết bị và quản lý phụ tùng, đồng thời giảm chi phí bảo trì.
