Công ty TNHH Phần cứng Chính xác Guanshuo giới thiệu Trục Động cơ Côn, một bộ phận trục truyền động có độ chính xác cao được thiết kế đặc biệt cho hệ truyền động mô-men xoắn cao và điều kiện làm việc chịu tải nặng. Là nhà sản xuất và cung cấp trục động cơ chính xác hàng đầu tại Trung Quốc, Guanshuo đã tham gia sâu vào lĩnh vực xử lý phần cứng chính xác trong hơn một thập kỷ. Đây là một doanh nghiệp công nghệ cao cấp quốc gia, đã vượt qua chứng nhận hệ thống quản lý chất lượng ISO 9001 và nắm giữ 11 công nghệ được cấp bằng sáng chế. Sản phẩm sử dụng thiết kế vừa vặn với bề mặt hình nón không cần chìa khóa, đạt được khả năng truyền mô-men xoắn thông qua việc siết chặt trục trước mà không cần rãnh then hoặc rãnh then. Việc lắp đặt và tháo gỡ diễn ra hiệu quả và thuận tiện, khiến nó đặc biệt phù hợp với các tình huống truyền tải tải nặng cần bảo trì thường xuyên.
Trục động cơ côn là trục truyền động chính xác truyền mô-men xoắn thông qua ma sát bề mặt hình nón, với chức năng cốt lõi là đạt được khả năng truyền lực có độ tin cậy cao trong điều kiện kết nối không cần chìa khóa. Cấu trúc vừa khít bề mặt hình nón của nó thay thế các phương pháp kết nối then chốt truyền thống, loại bỏ các điểm tập trung ứng suất và cho phép phân bổ tải đồng đều hơn. Sản phẩm này được sử dụng rộng rãi trong các thiết bị tự động hóa công nghiệp, hệ thống truyền động phương tiện sử dụng năng lượng mới, máy nén thiết bị gia dụng, các bộ phận bơm và van cũng như thiết bị y tế, những nơi mà độ chính xác và độ tin cậy của truyền dẫn là rất quan trọng. Đối với các hệ thống truyền động yêu cầu khởi động-dừng, vận hành thuận-nghịch hoặc chịu tải va đập thường xuyên, trục là một giải pháp lựa chọn lý tưởng.
Trục của Guanshuo kết hợp nhiều ưu điểm kỹ thuật trong thiết kế và sản xuất, đảm bảo hiệu suất vượt trội trong các tình huống truyền tải nặng:
1. Bề mặt hình nón không cần chìa khóa phù hợp để truyền mô-men xoắn đáng tin cậy hơn
Trục từ bỏ cấu trúc rãnh then truyền thống và sử dụng sự phối hợp giữa bề mặt hình nón và ống bọc hình nón để đạt được khóa ma sát. Tỷ lệ tiếp xúc bề mặt hình nón ≥90%, đảm bảo đủ diện tích tiếp xúc và khả năng truyền mô-men xoắn vượt trội đáng kể so với các kết nối chìa khóa thông thường. Do không có rãnh then để làm suy yếu độ bền của thân trục nên độ cứng tổng thể và khả năng chống mỏi của trục cũng được cải thiện.
2. Lắp đặt và tháo gỡ hiệu quả và thuận tiện
Việc lắp đặt bề mặt hình nón có thể được lắp đặt đơn giản thông qua việc siết chặt trước theo trục mà không cần lắp ráp nóng, lắp ráp nguội hoặc thiết bị ép ép chuyên dụng. Để tháo rời, chỉ cần nới lỏng đai ốc siết trước để tách các bề mặt hình nón, giúp giảm đáng kể thời gian ngừng hoạt động để bảo trì thiết bị và thay thế linh kiện. Đối với các tình huống ứng dụng yêu cầu kiểm tra thường xuyên hoặc thay thế thường xuyên các bộ phận truyền động, tính năng này giúp giảm đáng kể chi phí bảo trì và số giờ lao động.
3. Độ đồng trục cao và độ chính xác phù hợp
Guanshuo được trang bị thiết bị mài hình trụ CNC có độ chính xác cao và các dụng cụ kiểm tra quang học hoàn toàn tự động, đảm bảo độ đồng trục của Trục động cơ côn được kiểm soát trong phạm vi .01mm. Mức độ chính xác này đáp ứng các yêu cầu nghiêm ngặt của hệ thống truyền động chính xác về độ đảo hướng tâm và độ đồng tâm, giảm rung và tiếng ồn một cách hiệu quả trong quá trình truyền động cũng như kéo dài tuổi thọ sử dụng của vòng bi và vòng đệm.
4. Khả năng chống va đập và quá tải tuyệt vời
Phương pháp truyền mô-men xoắn thông qua ma sát bề mặt hình nón cho phép phân bổ tải trọng đồng đều dọc theo bề mặt hình nón, tránh được vấn đề tập trung ứng suất lên phía then chốt trong các kết nối then chốt. Khi chịu tải trọng tác động hoặc quá tải tức thời, trục thể hiện độ tin cậy và độ bền vượt trội, khiến nó phù hợp với các điều kiện làm việc có tác động mạnh như thiết bị nghiền, máy vận chuyển và thiết bị nâng.
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Dung sai độ côn | AT7 ～ AT9 |
| Chạy xuyên tâm | 0,005 ～ 0,02 mm |
| Độ nhám bề mặt | Ra0.8 ～ Ra1.6 |
| Tốc độ tiếp xúc bề mặt hình nón | ≥90% |
| Độ đồng trục | .010,01mm |
Các thông số kỹ thuật trên có thể được tùy chỉnh theo yêu cầu ứng dụng cụ thể. Guanshuo có hơn 60 máy CNC thông thường và 26 máy mài hình trụ CNC, cung cấp năng lực sản xuất linh hoạt để đáp ứng các đơn đặt hàng theo lô có mức độ chính xác và thông số kích thước khác nhau.
Trục của Guanshuo đã được kiểm chứng và ứng dụng trong nhiều ngành công nghiệp:
Thiết bị tự động hóa công nghiệp--- Thích hợp cho các khớp robot, trục máy công cụ CNC, dây chuyền lắp ráp tự động và các tình huống khác có yêu cầu cao về độ chính xác truyền và tốc độ phản hồi.
Hệ thống truyền động xe năng lượng mới--- Là bộ phận truyền động cốt lõi của động cơ truyền động, thiết kế không cần chìa khóa của trục có thể chịu được tác động của mô-men xoắn cao trong quá trình xe khởi động-dừng và tăng tốc.
Thiết bị gia dụng và máy nén--- Trong các thiết bị như máy nén điều hòa không khí và máy nén tủ lạnh thường xuyên khởi động và dừng, tính năng tháo lắp nhanh chóng của bề mặt hình nón phù hợp giúp cải thiện đáng kể hiệu quả sản xuất và bảo trì.
Thiết bị bơm, van và xử lý nước--- Độ đồng trục cao của trục đảm bảo hoạt động trơn tru của máy bơm, giảm độ mòn của phốt và kéo dài tuổi thọ tổng thể của thiết bị.
Phụ kiện thiết bị y tế--- Dòng sản phẩm của Guanshuo bao gồm các phụ kiện thiết bị y tế chính xác, đồng thời độ chính xác và độ tin cậy cao của Trục động cơ côn đáp ứng các yêu cầu nghiêm ngặt của thiết bị y tế đối với các bộ phận truyền động.

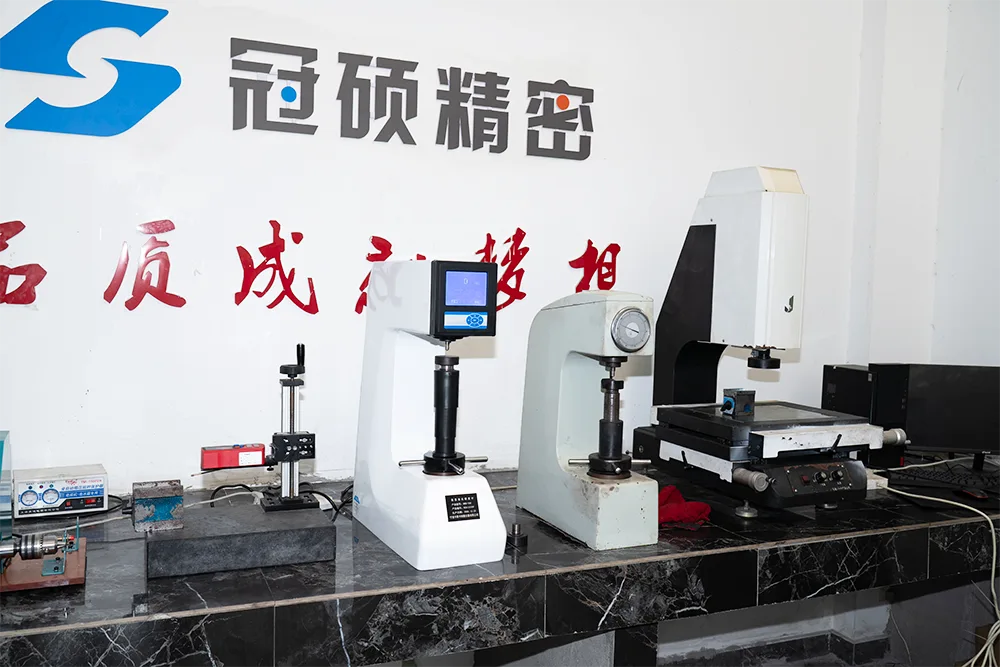

Guanshuo Precision Hardware Co., Ltd. đã thông qua chứng nhận hệ thống quản lý chất lượng ISO 9001 và thực hiện kiểm soát chất lượng toàn bộ quy trình từ nguyên liệu thô đến lô hàng thành phẩm. Công ty có bộ phận chất lượng độc lập (6 thanh tra viên chất lượng toàn thời gian) và thiết bị kiểm tra toàn diện, bao gồm máy đo độ cứng, máy chiếu hai chiều, máy đo độ nhám bề mặt, trung tâm kiểm tra bánh răng, máy đo hình trụ, v.v. Ngoài ra, Guanshuo nắm giữ 11 công nghệ được cấp bằng sáng chế liên quan đến trục động cơ, bao gồm các thiết kế cải tiến như cấu trúc làm kín vòng bi, cấu trúc trục động cơ kết hợp và trục định vị lắp đặt vòng bi. Những công nghệ được cấp bằng sáng chế này cung cấp nền tảng kỹ thuật vững chắc để tối ưu hóa hiệu suất và phát triển trục theo yêu cầu.
Guanshuo cung cấp các dịch vụ tùy chỉnh toàn chuỗi từ đánh giá bản vẽ, lựa chọn vật liệu, thiết kế quy trình cho đến sản xuất hàng loạt. Quá trình sản xuất trục bao gồm:
1. Kiểm tra và cắt vật liệu--- Lựa chọn nghiêm ngặt thép hợp kim chất lượng cao hoặc vật liệu tùy chỉnh để đảm bảo thành phần vật liệu và tính chất cơ học đáp ứng yêu cầu.
2. Tiện CNC chính xác--- Sử dụng máy tiện CNC để hoàn thiện gia công thô và bán hoàn thiện thân trục, có dự trữ phụ cấp mài.
3. mài côn--- Sử dụng máy mài trụ CNC có độ chính xác cao để mài chính xác bề mặt hình nón, đảm bảo dung sai độ côn và độ nhám bề mặt đáp ứng yêu cầu thiết kế.
4. Kiểm tra và xác minh--- Sử dụng thiết bị kiểm tra quang học hoàn toàn tự động, máy đo độ trụ và các dụng cụ khác để tiến hành kiểm tra 100% các kích thước chính như độ côn, độ đồng trục và độ tròn.
5. Làm sạch và đóng gói chống gỉ--- Sau khi xử lý làm sạch, thành phẩm được đóng gói chống rỉ sét để đảm bảo chất lượng ổn định trong quá trình vận chuyển và bảo quản.
Là nhà sản xuất và cung cấp Trục động cơ côn chuyên nghiệp tại Trung Quốc, Guanshuo Precision Hardware Co., Ltd. đã chiếm được lòng tin của khách hàng toàn cầu nhờ những ưu điểm sau:
● Hơn một thập kỷ kinh nghiệm gia công chính xác --- Kể từ khi thành lập vào năm 2016, công ty đã luôn tập trung vào R&D và sản xuất lõi trục động cơ có độ chính xác cao.
● Thiết bị sản xuất tiên tiến --- Công ty sở hữu 26 máy mài trụ CNC, 6 máy mài, 2 trung tâm gia công, 3 máy tiện phay liên hợp, 6 máy mài không tâm có độ chính xác cao và hơn 60 máy CNC thông thường khác.
● Hệ thống chất lượng toàn diện --- Chứng nhận ISO9001, nhóm kiểm tra chất lượng độc lập và kiểm tra quang học hoàn toàn tự động đảm bảo chất lượng nhất quán cho mọi trục.
● Hỗ trợ công nghệ bằng sáng chế --- 11 bằng sáng chế liên quan đến trục động cơ cung cấp hỗ trợ kỹ thuật cho việc đổi mới và tùy chỉnh sản phẩm.
● Kinh nghiệm hợp tác thương hiệu --- Thiết lập mối quan hệ hợp tác với các thương hiệu nổi tiếng như Goldsmiths, Decathlon (Pháp), Omron, Yasi, chất lượng sản phẩm được thị trường chứng nhận.
● Phản hồi và giao hàng nhanh --- Cam kết phản hồi báo giá trong 24 giờ, hỗ trợ tùy chỉnh mẫu và sản xuất hàng loạt.
Trục là sản phẩm trục truyền động hiệu suất cao do Guanshuo Precision Hardware Co., Ltd., kết hợp nhiều năm kinh nghiệm gia công chính xác với đổi mới công nghệ. Thiết kế vừa vặn với bề mặt hình nón không cần chìa khóa của nó vượt trội hơn các giải pháp kết nối chìa khóa truyền thống về độ tin cậy truyền mô-men xoắn, sự thuận tiện khi lắp đặt, khả năng chống va đập và độ chính xác đồng trục. Đây là sự lựa chọn lý tưởng cho các tình huống tải nặng, dừng khởi động thường xuyên và yêu cầu bảo trì cao. Được hỗ trợ bởi hệ thống chứng nhận ISO9001, thiết bị kiểm tra và sản xuất tiên tiến cũng như 11 công nghệ được cấp bằng sáng chế, Guanshuo cam kết cung cấp cho khách hàng toàn cầu các giải pháp trục có thể tùy chỉnh, chất lượng cao.
Trả lời 1: Không. Nó truyền mô-men xoắn thông qua ma sát bề mặt hình nón, loại bỏ các rãnh then hoặc rãnh then. Điều này tránh sự tập trung ứng suất và hoạt động tốt hơn dưới tải trọng tác động.
Câu trả lời 2: Không. Việc lắp đặt được thực hiện bằng cách siết trước theo trục, không cần lắp ráp nóng/lạnh hoặc máy ép đặc biệt. Việc tháo gỡ chỉ cần nới lỏng đai ốc - nhanh chóng và dễ dàng để bảo trì.
Câu trả lời 3: Tải nặng, khởi động-dừng thường xuyên, đảo chiều và bảo trì thường xuyên. Ứng dụng điển hình: tự động hóa công nghiệp, bộ truyền động EV, máy nén, máy bơm, van, máy nghiền, băng tải. Hoạt động tốt dưới tác động và quá tải.
Đ4: Có. Độ đồng trục được kiểm soát trong phạm vi 0,01 mm, đáp ứng nhu cầu truyền dẫn chính xác. Chúng tôi sử dụng máy mài CNC có độ chính xác cao và kiểm tra quang học tự động để đảm bảo tính nhất quán.
Đ5: Có. Chúng tôi cung cấp khả năng tùy chỉnh toàn bộ chuỗi từ đánh giá bản vẽ, lựa chọn vật liệu đến thiết kế quy trình. Chúng tôi có thể tùy chỉnh tỷ lệ côn, kích thước, cấp độ chính xác, xử lý bề mặt, v.v.
A6: Được chứng nhận ISO 9001, với đội ngũ QC độc lập và thiết bị kiểm tra đầy đủ. Kiểm tra 100% từ nguyên liệu thô đến thành phẩm. Chúng tôi cũng nắm giữ 11 bằng sáng chế liên quan đến trục động cơ.
A7: Gửi yêu cầu qua trang web hoặc email của chúng tôi. Chúng tôi phản hồi trong vòng 24 giờ với sự hỗ trợ kỹ thuật và giá cả. Mẫu và sản xuất hàng loạt được hỗ trợ.
