Không phải tất cả các hệ thống khí nén đều hoạt động theo cách giống nhau --- một số chạy khô, một số mang theo sương mù dầu-nước và tất cả đều phải đối mặt với tác động khởi động-dừng tần số cao. Được sản xuất tại Ninh Ba, Trung Quốc bởi Công ty TNHH Phần cứng Chính xác Ninh Ba Guanshuo, Trục động cơ truyền động bằng khí nén của chúng tôi có nhiều cấu hình vật liệu và lớp phủ để phù hợp với điều kiện làm việc cụ thể của bạn. Từ hệ thống không khí khô tiêu chuẩn đến môi trường ăn mòn hỗn hợp dầu-nước, đều có cấu hình được xây dựng cho ứng dụng của bạn.
Việc chọn đúng Trục động cơ dẫn động bằng khí nén bắt đầu bằng việc hiểu rõ điều kiện làm việc của bạn. Các môi trường khí nén khác nhau có các yêu cầu về ăn mòn, tải trọng và độ kín rất khác nhau --- và việc sử dụng cấu hình sai sẽ dẫn đến hỏng hóc sớm.
| Loại tình trạng | Đặc trưng | Yêu cầu về trục chính |
|---|---|---|
| Hệ thống không khí khô | Khí nén sạch, khô; độ ẩm tối thiểu | Chống ăn mòn cơ bản; khả năng chống va đập tốt; niêm phong tiêu chuẩn |
| Hỗn hợp dầu-nước | Khí nén mang theo sương mù dầu và nước; nguy cơ xâm thực | Tăng cường bảo vệ chống ăn mòn; khả năng chống xâm thực; niêm phong chính xác |
| Ăn mòn cao | Hệ thống khí nén ẩm, chứa đầy hóa chất hoặc ngoài trời | Chất liệu đế bằng thép không gỉ; chống ăn mòn tối đa |
Không chắc chắn loại nào?Hãy gửi cho chúng tôi mô tả điều kiện làm việc của bạn và các kỹ sư của chúng tôi sẽ đề xuất sự kết hợp xử lý bề mặt và vật liệu tối ưu.
Chúng tôi cung cấp bốn tùy chọn vật liệu tiêu chuẩn choTrục động cơ truyền động bằng khí nén, mỗi loại phù hợp với mức độ ăn mòn và yêu cầu tải khác nhau.
| Vật liệu | Chống ăn mòn | Sức mạnh & Tác động | Tốt nhất cho |
|---|---|---|---|
| Thép hợp kim 42CrMo | Cơ bản (có lớp phủ) | Độ bền cao, độ dẻo dai tuyệt vời | Hệ thống khô hoặc phun dầu nhẹ; tải trung bình đến nặng |
| 20CrMnTi | Cơ bản (có lớp phủ) | Tốt sau khi cacbon hóa và làm nguội | Động cơ khí nén đa năng; lựa chọn hiệu quả về chi phí |
| Thép không gỉ 304 | Tốt | Sức mạnh vừa phải | Hệ thống hỗn hợp dầu-nước; môi trường ăn mòn vừa phải |
| Thép không gỉ 316 | Xuất sắc | Sức mạnh vừa phải | Môi trường ăn mòn cao; hệ thống khí nén hóa học hoặc ngoài trời |
Không chắc chắn nên chọn vật liệu nào?Hãy gửi cho chúng tôi mô tả điều kiện làm việc của bạn và các kỹ sư của chúng tôi sẽ đề xuất sự kết hợp xử lý bề mặt và vật liệu tối ưu.
Ăn mòn là nguyên nhân gây hư hỏng hàng đầu trong hệ thống khí nén --- khí nén thường mang theo dầu, nước và các chất gây ô nhiễm tấn công bề mặt trục. Trục động cơ truyền động bằng khí nén của chúng tôi được thiết kế với khả năng chống ăn mòn có chủ đích để xử lý các điều kiện khí nén khô, ướt và hỗn hợp.
| Tính năng | Sự miêu tả |
|---|---|
| Lớp phủ chống ăn mòn đặc biệt | Áp dụng cho trục thép hợp kim để chống xâm thực dầu-nước trong hệ thống khí nén |
| Tùy chọn đế thép không gỉ | Thép không gỉ 304 hoặc 316 cho môi trường ăn mòn cao hơn |
| Chống dầu & bôi trơn | Tương thích với dầu thủy lực và dầu bôi trơn thường thấy trong hệ thống khí nén |
● Trục hoạt động lâu hơn trong điều kiện khí nén hỗn hợp dầu-nước
● Không bị rỉ sét hoặc xuống cấp bề mặt làm nhiễm bẩn hệ thống khí nén của bạn
● Hiệu suất nhất quán trong các chu kỳ vận hành khô và ướt
● Đáp ứng các yêu cầu mua sắm chống ăn mòn cho điều kiện làm việc hỗn hợp khô-ướt
Hệ thống khí nén được biết đến với tốc độ đạp xe nhanh và tải tác động tức thời. Trục động cơ tiêu chuẩn nhanh chóng bị mỏi trong những điều kiện này. Trục động cơ dẫn động bằng khí nén của chúng tôi được xử lý nhiệt để mang lại độ bền cốt lõi cần thiết để tồn tại qua hàng triệu chu kỳ khởi động-dừng.
● Làm nguội & ủ--- Xử lý nhiệt cơ bản cho sức bền kết cấu tổng thể
● Chế hòa khí & làm nguội--- Tạo ra một lớp bề mặt cứng trong khi vẫn duy trì được phần lõi bền chắc, có khả năng chống sốc
● Độ dẻo dai cốt lõi mạnh mẽ--- Chịu được tải trọng tác động tức thời từ hoạt động truyền động bằng khí nén
● Xử lý tác động tức thời của việc kích hoạt bộ truyền động khí nén
● Chống nứt do mỏi từ hàng triệu chu kỳ khởi động-dừng
● Duy trì hiệu suất ngay cả khi hoạt động ở tần số cao
● Đáp ứng các yêu cầu mua sắm chống va đập cho thiết bị khí nén
Việc bịt kín đáng tin cậy là điều cần thiết trong các hệ thống khí nén để ngăn chặn rò rỉ không khí và duy trì áp suất. Trục động cơ truyền động bằng khí nén của chúng tôi được sản xuất theo tiêu chuẩn chính xác nhằm đảm bảo khớp liền mạch với các vòng đệm khí nén và vòng đệm dầu.
| tham số | Giá trị | Niêm phong lợi ích |
|---|---|---|
| Dung sai phần phù hợp của con dấu | IT5 - IT6 | Phù hợp chính xác với vòng đệm khí nén |
| Độ nhám bề mặt (niêm phong) | Tăng 0,1 ~ 0,4 m | Bề mặt nhẵn ngăn ngừa mài mòn con dấu |
| Độ tròn | ≤ 0,005mm | Tiếp xúc con dấu thống nhất xung quanh chu vi |
| hình trụ | ≤ 0,008mm | Niêm phong nhất quán dọc theo chiều dài con dấu |
| Dung sai đường kính ngoài | h7 | Phù hợp chính xác với vòng bi và vòng đệm |
● Phù hợp liền mạch với vòng đệm khí nén và vòng đệm dầu
● Đáp ứng các tiêu chuẩn lắp ráp cho các yêu cầu mua sắm có độ kín cao
● Giảm thời gian lắp ráp và nhu cầu điều chỉnh
● Đảm bảo hiệu suất bịt kín nhất quán giữa các lô sản xuất
Trục động cơ dẫn động bằng khí nén của chúng tôi có thể cấu hình đầy đủ để phù hợp với các điều kiện làm việc cụ thể và yêu cầu về thiết bị của bạn. Dưới đây là các tùy chọn cấu hình tiêu chuẩn --- thông số kỹ thuật tùy chỉnh cũng có sẵn.
| Loại | Tùy chọn tiêu chuẩn | Hướng dẫn lựa chọn |
|---|---|---|
| Vật liệu cơ bản | 42CrMo / 20CrMnTi / 304 SS / 316 SS | Hợp kim khô; 304 cho dầu-nước; 316 cho độ ăn mòn cao |
| Xử lý bề mặt | Lớp phủ tiêu chuẩn / Lớp phủ nâng cao / Đánh bóng (SS) | Kết hợp lớp phủ với mức độ ăn mòn; SS có thể được sử dụng mà không cần lớp phủ |
| Xử lý nhiệt | Làm nguội & ủ / Chế hòa khí & làm nguội / Kết hợp | Thấm cacbon cho bề mặt cứng + lõi cứng; cần thiết để có tác động cao |
| Dung sai đường kính ngoài | h7 (tiêu chuẩn) / h6 / h5 (độ chính xác) | h7 cho chung; chặt hơn để có độ kín cao |
| Phần phù hợp với con dấu | Dung sai IT5‑IT6 / Ra 0,1‑0,4 μm | IT5 để niêm phong quan trọng; IT6 cho con dấu tiêu chuẩn |
| Độ chính xác hình học | Độ tròn 0,005 / Độ trụ 0,008 / Độ lệch 0,005‑0,015 | Độ chính xác cao hơn cho hệ thống tốc độ cao hoặc độ kín cao |
| Tính năng cuối trục | Ren trong M5‑M12 / Rãnh then / mặt phẳng / Cấu hình tùy chỉnh | Chỉ định dựa trên kết nối thiết bị của bạn |
| Độ nhám bề mặt | Ra 0,4‑0,8 μm (chung) / Ra 0,1‑0,4 μm (niêm phong) | Làm mịn hơn cho các bề mặt bịt kín; tiêu chuẩn cho các khu vực không quan trọng |
Bạn không chắc nên chọn cấu hình nào?Các kỹ sư ứng dụng của chúng tôi có thể đề xuất thiết lập tối ưu dựa trên điều kiện làm việc và yêu cầu về hiệu suất của bạn.
Trục động cơ dẫn động bằng khí nén của chúng tôi phục vụ nhiều ứng dụng khí nén --- mỗi ứng dụng có yêu cầu về ăn mòn, tải trọng và bịt kín khác nhau. Dưới đây là các tình huống phổ biến nhất và cấu hình được đề xuất cho từng tình huống.
Kịch bản:Khí nén sạch, khô trong môi trường nhà máy được kiểm soát. Độ ẩm tối thiểu, không có yếu tố ăn mòn đáng kể.
Những thách thức chính:Tác động khởi động-dừng tần số cao; tuổi thọ dài; hiệu quả chi phí.
Cấu hình đề xuất:Thép hợp kim 42CrMo hoặc 20CrMnTi, chế hòa khí Q&T+, lớp phủ tiêu chuẩn, lớp bịt kín IT5‑IT6.
Thiết bị điển hình:Thiết bị truyền động tự động hóa nhà máy, động cơ khí nén tiêu chuẩn, xi lanh dây chuyền lắp ráp.
Kịch bản:Khí nén mang theo sương dầu và hơi nước --- phổ biến trong nhiều hệ thống khí nén công nghiệp có bôi trơn và làm khô không khí không đầy đủ.
Những thách thức chính:Ăn mòn xâm thực dầu-nước; nguy cơ bong tróc lớp phủ; khả năng tương thích bịt kín với không khí chứa dầu.
Cấu hình đề xuất:Thép không gỉ 304 (hoặc 42CrMo với lớp phủ tăng cường), lớp chống ăn mòn đặc biệt, phớt chính xác IT5‑IT6, độ tròn ≤0,005mm.
Thiết bị điển hình:Động cơ khí nén bôi trơn bằng dầu, dụng cụ khí nén công nghiệp, hệ thống khí nén nhà xưởng.
Kịch bản:Thiết bị khí nén ngoài trời, hệ thống công nghiệp hóa chất hoặc môi trường ven biển ẩm ướt --- ăn mòn là mối quan tâm hàng đầu.
Những thách thức chính:Độ ẩm cao và tiếp xúc với hóa chất; rỉ sét và suy thoái bề mặt; độ tin cậy lâu dài trong điều kiện khắc nghiệt.
Cấu hình đề xuất:Thép không gỉ 316 cho khả năng chịu lực tối đa, bề mặt được đánh bóng, hàn kín chính xác, chứng nhận vật liệu.
Thiết bị điển hình:Thiết bị truyền động ngoài trời, hệ thống khí nén xử lý hóa chất, thiết bị hàng hải.
Kịch bản:Bộ điều khiển bằng khí nén, hệ thống gắp và đặt tốc độ cao, thiết bị tự động hóa --- trục quay hàng trăm hoặc hàng nghìn lần mỗi ngày.
Những thách thức chính:Mệt mỏi do va chạm nhiều lần; mòn tại các điểm kết nối; hiệu suất nhất quán qua hàng triệu chu kỳ.
Cấu hình đề xuất:Thép hợp kim 42CrMo để cân bằng độ bền và độ bền, chế hòa khí Q&T +, độ bền lõi được thiết kế, bề mặt cứng chống mài mòn.
Thiết bị điển hình:Bộ điều khiển bằng khí nén, cánh tay gắp và đặt tốc độ cao, hệ thống lắp ráp tự động.
Bạn không chắc chắn kịch bản nào phù hợp với ứng dụng của mình?Liên hệ với các kỹ sư ứng dụng khí nén của chúng tôi --- chúng tôi sẽ giúp bạn chọn cấu hình tối ưu dựa trên điều kiện làm việc cụ thể của bạn.
Mỗi Trục động cơ dẫn động bằng khí nén Guanshuo đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất đáng tin cậy trong hệ thống khí nén của bạn.
● Xác minh chứng nhận vật liệu (thép hợp kim và thép không gỉ)
● Kiểm tra thành phần hóa học
● Kiểm tra độ cứng và vi cấu trúc
● Kiểm tra kích thước ở từng công đoạn sản xuất
● Kiểm tra độ cứng sau khi xử lý nhiệt
● Đo độ nhám bề mặt
● Kiểm tra độ dày lớp phủ và độ bám dính (trục được phủ)
● Xác minh toàn bộ chiều bao gồm cả bề mặt bịt kín
● Đo độ tròn và hình trụ
● Kiểm tra chất lượng bề mặt và tính toàn vẹn của lớp phủ
● Đo ren (ren trong đầu trục)
● Hệ thống kiểm tra quang học hoàn toàn tự động
● Máy đo độ bóng bề mặt
● Máy đo độ cứng
● Dụng cụ đo độ trụ
● Máy đo chỉ
● Hệ thống quản lý chất lượng ISO 9001:2015
● Doanh nghiệp công nghệ cao quốc gia
● 11 công nghệ được cấp bằng sáng chế
A: Nó phụ thuộc vào điều kiện làm việc của bạn. Đối với hệ thống không khí khô, 42CrMo hoặc 20CrMnTi với lớp phủ chống ăn mòn hoạt động tốt. Đối với điều kiện hỗn hợp dầu-nước, thép không gỉ 304 là lựa chọn tốt. Đối với môi trường có độ ăn mòn cao hoặc hóa chất, hãy sử dụng thép không gỉ 316. Hãy gửi cho chúng tôi thông tin chi tiết về tình trạng của bạn và chúng tôi sẽ đề xuất sự kết hợp vật liệu và lớp phủ tối ưu.
Đ: Vâng. Trục thép hợp kim có lớp phủ chống ăn mòn đặc biệt chống xâm thực dầu-nước trong khí nén và ăn mòn nhẹ từ dầu thủy lực hoặc dầu bôi trơn. Đối với các điều kiện khắc nghiệt hơn, các tùy chọn thép không gỉ (304 hoặc 316) thậm chí còn mang lại khả năng chống ăn mòn tốt hơn.
A: Dung sai phần lắp kín đạt cấp IT5‑IT6 với độ nhám bề mặt Ra 0,1‑0,4 μm. Độ tròn 0,005 mm và độ trụ 0,008 mm. Các thông số kỹ thuật này đảm bảo vừa khít với các vòng đệm khí nén và phốt dầu, đáp ứng các tiêu chuẩn lắp ráp có độ kín cao.
A: Ren trong đầu trục tiêu chuẩn nằm trong khoảng từ M5 đến M12. Chúng tôi cũng có thể thêm các tính năng tùy chỉnh như rãnh then, mặt phẳng hoặc cấu hình đặc biệt theo yêu cầu bản vẽ của bạn. Hãy cho chúng tôi biết bạn cần kết nối với thứ gì và chúng tôi sẽ thiết kế đầu trục phù hợp.
Trả lời: Có, chứng chỉ vật liệu được cung cấp theo từng lô --- điều này đặc biệt quan trọng đối với trục thép không gỉ nơi thành phần vật liệu ảnh hưởng trực tiếp đến hiệu suất ăn mòn. Báo cáo kiểm tra kích thước, báo cáo kiểm tra độ cứng và báo cáo độ dày lớp phủ cũng được cung cấp theo yêu cầu.
Đ: Chắc chắn rồi. Chỉ cần mô tả điều kiện làm việc của bạn --- chất lượng không khí, độ ẩm/dầu, tần suất đạp xe, loại tải --- và các kỹ sư của chúng tôi sẽ đề xuất cấu hình xử lý bề mặt và vật liệu tối ưu cho ứng dụng khí nén cụ thể của bạn.
Cấu hình hệ thống khí nén không phải là một kích cỡ phù hợp cho tất cả. Lựa chọn vật liệu, lớp phủ và dung sai phù hợp phụ thuộc hoàn toàn vào điều kiện làm việc của bạn. Các kỹ sư ứng dụng của chúng tôi giúp bạn sử dụng đúng ngay lần đầu tiên --- không phải trả quá nhiều tiền cho các tính năng không cần thiết, không xác định sai và có nguy cơ thất bại sớm.
Các kỹ sư của chúng tôi có thể giúp bạn:
● Lựa chọn vật liệu dựa trên yêu cầu về ăn mòn và tải trọng của bạn
● Khuyến nghị về xử lý bề mặt và lớp phủ
● Thông số kỹ thuật chính xác về dung sai và độ kín
● Thiết kế tính năng đầu trục cho thiết bị cụ thể của bạn
● Tối ưu hóa chi phí mà không ảnh hưởng đến hiệu suất
Tiếp cận nhóm kỹ thuật ứng dụng của chúng tôi:
● Điện thoại / WhatsApp: +86‑15990709753
● Thời gian phản hồi: Trong vòng 24 giờ làm việc đối với các yêu cầu kỹ thuật
Để tăng tốc độ tư vấn của bạn, hãy sẵn sàng:
● Mô tả điều kiện làm việc (chất lượng không khí, độ ẩm, nhiệt độ)
● Tần số tải và chu kỳ
● Kích thước trục yêu cầu
● Loại kết nối cần thiết
● Số lượng ước tính hàng năm

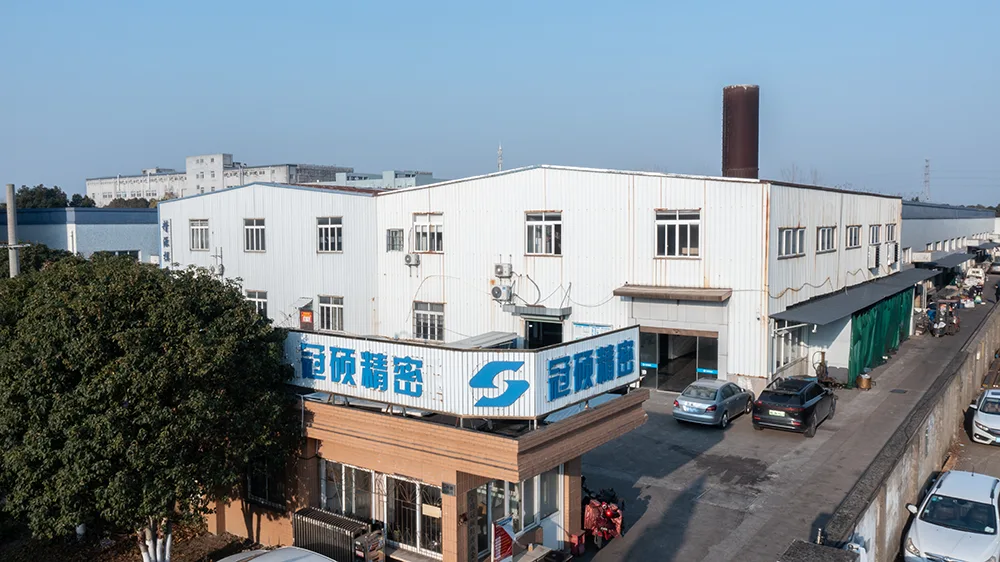

Công ty TNHH Phần cứng Chính xác Ninh Ba Guanshuo
