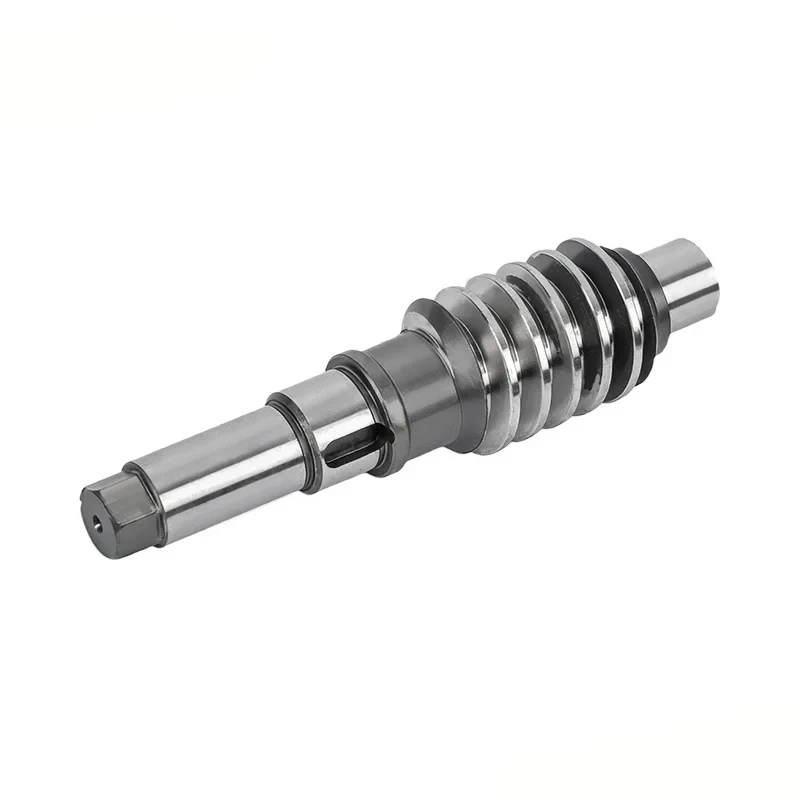

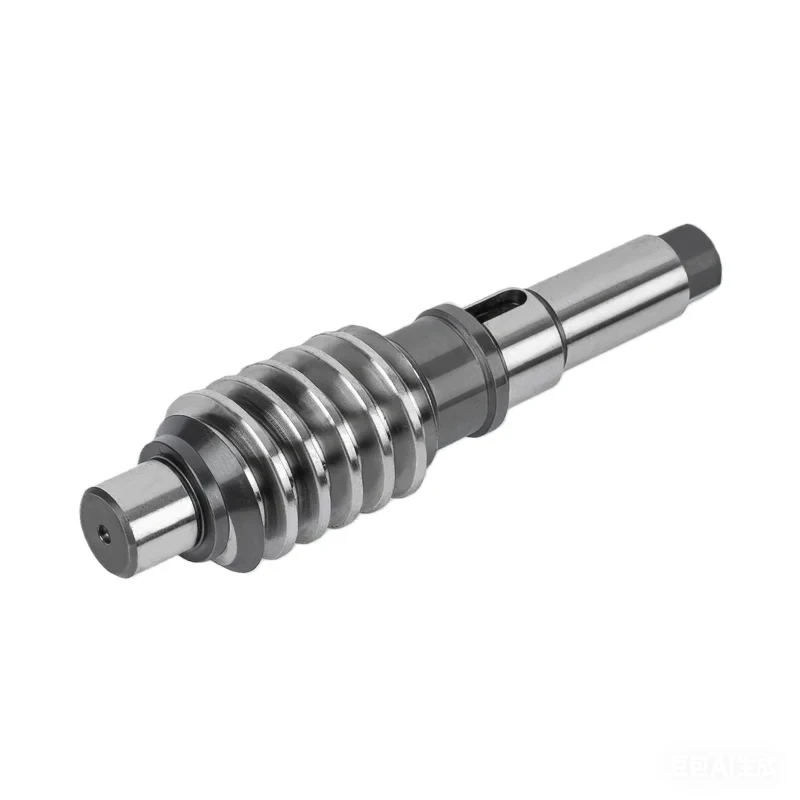

Trục động cơ siêu chính xác do Nhà máy Guanshuo cung cấp không phải là phiên bản nâng cấp của trục động cơ thông thường. Thay vào đó, nó là một sản phẩm độc quyền được sản xuất hoàn chỉnh theo tiêu chuẩn siêu chính xác, từ nguyên liệu thô, gia công đến kiểm tra. Chúng tôi áp dụng quy trình xử lý tự động CNC toàn quy trình và mỗi trục sẽ trải qua quá trình kiểm tra độ chính xác toàn diện trước khi giao hàng để đảm bảo rằng độ lệch lô là ≤ 0,001 mm. Mọi sản phẩm không tuân thủ sẽ bị ngăn chặn nghiêm ngặt không được trộn lẫn vào, đảm bảo mỗi lô sản phẩm đều duy trì được độ chính xác cao đồng nhất và thực sự đáp ứng yêu cầu mua sắm thiết bị siêu chính xác.
Không giống như trục động cơ thông thường tập trung vào tính thực tế, trục động cơ siêu chính xác này nhấn mạnh đến độ chính xác cao nhất và khả năng thích ứng môi trường khắc nghiệt. Cho dù nói đến dung sai kích thước, độ mịn bề mặt hay độ bền vật liệu và khả năng chống chịu thời tiết, tất cả đều đáp ứng các tiêu chuẩn cao cấp của ngành. Đây là sự hỗ trợ cốt lõi cho việc truyền tải thiết bị siêu chính xác cao cấp và cũng phản ánh sức mạnh cốt lõi của chúng tôi với tư cách là nhà cung cấp trục động cơ chuyên nghiệp.
Đây là điểm nhấn cốt lõi nhất. Điều quan trọng là phạm vi dung sai bề mặt đạt IT3 đến IT4, dung sai đường kính được kiểm soát trong phạm vi ± 0,001 đến ± 0,003 milimét, độ đồng trục là 0,002 milimét, độ đảo hướng tâm là 0,003 milimét, độ đảo mặt cuối là 0,002 milimét và dung sai đường kính ngoài đạt tiêu chuẩn h5.
Sau khi được xử lý thông qua mài siêu chính xác, đánh bóng gương và các kỹ thuật khác, độ nhám bề mặt của vị trí ổ trục thấp từ Ra0,05 đến Ra0,2, hệ số ma sát gần bằng 0, đáp ứng đầy đủ các yêu cầu về truyền động không khe hở siêu chính xác và lắp ráp khe hở bằng 0. Trong quá trình lắp ráp, không cần điều chỉnh nhiều lần, cải thiện đáng kể năng suất lắp ráp.
Tiêu chuẩn kiểm tra:Mỗi trục đều được kiểm tra kích thước đầy đủ bằng thiết bị kiểm tra quang học hoàn toàn tự động, dữ liệu kiểm tra có thể truy nguyên được
Thiết bị kiểm tra:Máy đo độ trụ, máy đo độ hoàn thiện bề mặt, máy chiếu 2D (xem phần "Kiểm soát chất lượng" để biết chi tiết)
Chúng tôi không sử dụng chất nền thông thường. Thay vào đó, chúng tôi đặc biệt kết hợp các vật liệu cao cấp như thép kết cấu hợp kim cao cấp, thép chịu lực và hợp kim titan.
Sau khi trải qua quá trình cacbon hóa và làm nguội chân không, xử lý nhiệt độ thấp sâu, thấm nitơ ion và các quy trình chuyên nghiệp khác, độ cứng bề mặt của thân trục đạt HRC 60 đến 65. Trong khi đó, lõi vẫn duy trì độ dẻo dai cao. Ngay cả trong điều kiện làm việc tốc độ cực cao và tải trọng cực lớn, nó vẫn có thể hoạt động ổn định, không dễ bị mòn hay gãy, kéo dài đáng kể tuổi thọ sử dụng.
Công nghệ được cấp bằng sáng chế:Chúng tôi có nhiều công nghệ được cấp bằng sáng chế, xem phần chứng nhận bằng sáng chế để biết chi tiết
Chúng tôi cung cấp các phương pháp xử lý bề mặt cao cấp, chẳng hạn như xử lý thấm nitơ chân không và phủ gốm, giúp trục động cơ có đặc tính chống ăn mòn và chống gỉ cực mạnh. Ngay cả trong phạm vi nhiệt độ khắc nghiệt từ -60oC đến 200oC, nó vẫn có thể duy trì hiệu suất ổn định.
Cho dù đó là môi trường công nghiệp khắc nghiệt với sự thay đổi nhiệt độ và độ ẩm mạnh mẽ, độ ăn mòn mạnh hay mức chân không cao, nó có thể hoạt động ổn định trong thời gian dài mà không cần bảo trì thường xuyên, giúp giảm đáng kể chi phí bảo trì của thiết bị siêu chính xác.
Toàn bộ quá trình được thực hiện thông qua xử lý tự động hóa điều khiển số và kiểm tra độ chính xác toàn diện, đảm bảo rằng độ chính xác của từng lô sản phẩm vẫn nhất quán. Độ lệch lô cực kỳ nhỏ, đáp ứng đầy đủ các yêu cầu tiêu chuẩn hóa cho việc mua sắm động cơ siêu chính xác quy mô lớn. Trong quá trình mua sắm, không cần phải lo lắng về các vấn đề lắp ráp do chênh lệch lô, cải thiện đáng kể hiệu quả mua sắm.
Đảm bảo năng lực:26 máy mài trụ CNC, 6 máy mài vô tâm có độ chính xác cao, 60 máy công cụ CNC
Hệ thống truy xuất nguồn gốc:Truy xuất nguồn gốc chất lượng xử lý CNC toàn bộ quá trình, mỗi lô có thể được truy nguyên từ lô nguyên liệu thô và các thông số xử lý
| tham số | Giá trị | tham số | Giá trị |
|---|---|---|---|
| Dung sai đường kính ngoài | h5 | Độ nhám bề mặt | Ra0.05～Ra0.2 |
| Đường kính hết | .001 ～ 0,003 mm | Hết mặt cuối | .002 mm |
| Độ đồng trục | .002 mm | Chạy xuyên tâm | .003 mm |
| Phạm vi nhiệt độ áp dụng | -60oC ~ +200oC | Phương pháp xử lý nhiệt | Làm nguội bằng phương pháp cacbon hóa chân không + xử lý đông lạnh |
| Vật liệu tùy chọn | Thép kết cấu hợp kim/Thép chịu lực/Hợp kim Titan | Xử lý bề mặt | Thấm nitơ ion / Lớp phủ gốm |
| Độ lệch nhất quán hàng loạt | .000,001 mm | Phương pháp kiểm tra | Kiểm tra toàn bộ quang học hoàn toàn tự động |
💡Cần các thông số tùy chỉnh?Chúng tôi hỗ trợ tùy chỉnh kích thước đầy đủ,liên hệ với các kỹ sư để có giải pháp tùy chỉnh
| Thiết bị kiểm tra | Hạng mục kiểm tra |
|---|---|
| Thiết bị kiểm tra quang học hoàn toàn tự động | Kiểm tra tự động kích thước đầy đủ |
| Máy đo hình trụ | Độ trụ, độ tròn, độ thẳng |
| Máy đo độ hoàn thiện bề mặt | Độ nhám bề mặt Giá trị Ra |
| Máy chiếu hai chiều | Kích thước hồ sơ, dung sai hình học |
| Máy đo độ cứng | Độ cứng bề mặt HRC |
| Trung tâm kiểm nghiệm bánh răng | Các thông số liên quan đến bánh răng |
1. Kiểm tra đầu vào:Giấy chứng nhận nguyên liệu thô + lấy mẫu độ cứng + kiểm tra kích thước ban đầu
2. Kiểm tra bài viết đầu tiên:Kiểm tra kích thước đầy đủ của sản phẩm đầu tiên trên mỗi lô, xác nhận đủ tiêu chuẩn trước khi sản xuất hàng loạt
3. Quy trình tuần tra kiểm tra:Kiểm tra lấy mẫu quy trình để đảm bảo tính ổn định của quy trình
4. Kiểm tra đầy đủ sản phẩm đã hoàn thành:Kiểm tra kích thước đầy đủ 100% bằng thiết bị kiểm tra quang học hoàn toàn tự động
5. Kiểm tra lại nhà máy:Bộ phận QA lấy mẫu lại kiểm tra, đưa ra báo cáo kiểm tra nhà máy
Chứng nhận chất lượng:Đi quaISO 9001chứng nhận hệ thống quản lý chất lượng
Có sẵn theo yêu cầu:Giấy chứng nhận vật liệu, báo cáo xử lý nhiệt, báo cáo kiểm tra nhà máy (cung cấp kèm theo lô hàng)
Các dụng cụ có độ chính xác cao, chẳng hạn như dụng cụ đo chính xác và thiết bị kiểm tra trong phòng thí nghiệm, có yêu cầu cực kỳ cao về độ chính xác truyền dẫn. Ngay cả độ lệch nhỏ nhất cũng có thể ảnh hưởng đến kết quả kiểm tra. Trục động cơ siêu chính xác của chúng tôi có thể đạt được khả năng truyền động liền mạch, đảm bảo hoạt động chính xác của thiết bị và nâng cao độ chính xác của dữ liệu thử nghiệm.
Máy công cụ và thiết bị siêu chính xác. Độ chính xác truyền động của máy công cụ quyết định trực tiếp đến chất lượng của sản phẩm được gia công. Đặc biệt đối với các loại máy CNC, máy mài chính xác cao cấp thì trục động cơ cần có độ chính xác và ổn định cực cao. Sản phẩm này có thể kết hợp hoàn hảo, giảm lỗi truyền tải và cải thiện độ chính xác xử lý và tỷ lệ chất lượng sản phẩm.
Thiết bị cao cấp dành cho môi trường khắc nghiệt, chẳng hạn như thiết bị liên quan đến hàng không vũ trụ, thiết bị thăm dò biển sâu và thiết bị môi trường chân không cao, hoạt động trong điều kiện khắc nghiệt và có yêu cầu cực kỳ cao về khả năng chống ăn mòn, chịu nhiệt độ và độ ổn định của trục động cơ. Trục động cơ siêu chính xác của chúng tôi có thể hoạt động ổn định và liên tục trong những môi trường khắc nghiệt như vậy, đảm bảo thiết bị hoạt động bình thường.
● Thiết bị điện tử cao cấp
● Thiết bị y tế chính xác
● Dây chuyền sản xuất tự động hóa cao cấp
Ngoài ra, nó còn được ứng dụng rộng rãi trong các tình huống như thiết bị điện tử cao cấp, thiết bị y tế chính xác và dây chuyền sản xuất tự động cao cấp. Đối với tất cả các nhu cầu mua sắm yêu cầu bộ truyền động không khe hở cực kỳ chính xác, lô ổn định và khả năng thích ứng với môi trường khắc nghiệt, trục động cơ siêu chính xác này có thể đáp ứng hoàn hảo các yêu cầu. Đây là thành phần cốt lõi được ưa thích để mua sắm thiết bị cao cấp.
Cung cấp tư vấn tùy chỉnh thông số kỹ thuật, xác minh thiết kế hợp tác bản vẽ 3D, cung cấp mẫu miễn phí và kế hoạch tối ưu hóa chi phí, đảm bảo sản phẩm phù hợp với điều kiện thiết bị của khách hàng và yêu cầu giảm chi phí.
Các mẫu tiêu chuẩn có sẵn được cung cấp miễn phí, với chi phí vận chuyển do người mua chịu. Các mẫu tùy chỉnh phải chịu phí gia công, được khấu trừ toàn bộ từ đơn hàng số lượng lớn đầu tiên đáp ứng tiêu chuẩn MOQ. Khách hàng hàng năm có đơn hàng trên 30.000 USD được quyền nhận tối đa 3 mẫu tùy chỉnh miễn phí cho mỗi mẫu mới mỗi năm.
Truy xuất nguồn gốc chất lượng xử lý CNC toàn quy trình, phản hồi trực quan về tiến độ sản xuất trong 48 giờ, kiểm tra chất lượng chứng nhận hệ thống ISO/TS16949, hỗ trợ quản lý hàng tồn kho VMI và phản hồi đơn hàng khẩn cấp.
Thời gian bảo hành kéo dài 24 tháng, chẩn đoán tại chỗ các sự cố toàn cầu trong vòng 48 giờ, cung cấp miễn phí các giải pháp lặp lại và nâng cấp quy trình, thiết lập cơ sở dữ liệu về hao mòn thiết bị của khách hàng để cảnh báo và bảo trì sớm.
Công ty TNHH Phần cứng Chính xác Ninh Ba Guanshuođược thành lập vào năm 2016 và tọa lạc tại tỉnh Chiết Giang, thành phố Ninh Ba, Trung Quốc. Nó tập trung vào nghiên cứu và sản xuất lõi trục động cơ có độ chính xác cao. Đây là nhà sản xuất chuyên nghiệp các trục động cơ siêu chính xác tích hợp R&D, sản xuất và bán hàng.
Công ty đã tham gia sâu vào lĩnh vực xử lý phần cứng chính xác trong hơn một thập kỷ. Nó được thúc đẩy bởi sự đổi mới công nghệ và tập trung vào thị trường ngách linh kiện cao cấp. Đó là mộtdoanh nghiệp công nghệ cao cấp quốc giavà hiện đã trở thành một trong những nhà cung cấp cốt lõi cho ngành công nghiệp xe năng lượng mới, tự động hóa công nghiệp và thiết bị gia dụng.
● Tổng số nhân viên: 50+
● Nhân viên kỹ thuật và kỹ thuật: 3
● Phòng chất lượng: 6
● Đội ngũ R&D: tập trung vào lõi trục động cơ, linh kiện ô tô, v.v.
● Công nghệ được cấp bằng sáng chế: 11 mặt hàng
● Máy mài trụ CNC: 26 chiếc
● Máy mài không tâm có độ chính xác cao: 6 chiếc
● Máy mài bánh răng: 6 chiếc
● Trung tâm gia công: 2 chiếc
● Máy tiện và phay liên hợp: 3 chiếc
● Máy công cụ CNC thông thường: 60 chiếc
● Thiết bị kiểm tra quang học hoàn toàn tự động: 1 bộ
A: Bộ phận tiêu chuẩn: 500--1000 chiếc; trục/bánh răng tùy chỉnh: 300 chiếc; Thép hợp kim 42CrMo: 800 chiếc. Các đơn hàng dưới MOQ được chấp nhận với khoản phụ phí 30%--50% (được miễn nếu ≥USD 5.000). Các mặt hàng hỗn hợp có thể kết hợp để đáp ứng MOQ. Khách hàng thường xuyên có thể thương lượng moq thấp hơn.
A: Thời gian dẫn mẫu: 1--3 ngày làm việc đối với hàng tồn kho, 7--12 ngày đối với gia công tùy chỉnh, 12--18 ngày với xử lý nhiệt/hoàn thiện đặc biệt. Thời gian sản xuất hàng loạt: 15--25 ngày làm việc, tùy theo số lượng và độ phức tạp. Dịch vụ nhanh chóng có sẵn theo yêu cầu.
Trả lời: Có, giấy chứng nhận vật liệu, báo cáo xử lý nhiệt và báo cáo kiểm tra nhà máy có thể được cung cấp cho từng lô sản phẩm.
Trả lời: Có, chúng tôi có một đội ngũ kỹ thuật chuyên nghiệp cung cấp thiết kế hợp tác vẽ 3D và tư vấn kỹ thuật.
📞Nhận giải pháp tùy chỉnh:Hãy cho chúng tôi biết yêu cầu của bạn, các kỹ sư chuyên nghiệp sẽ trả lời trong vòng 24 giờ
