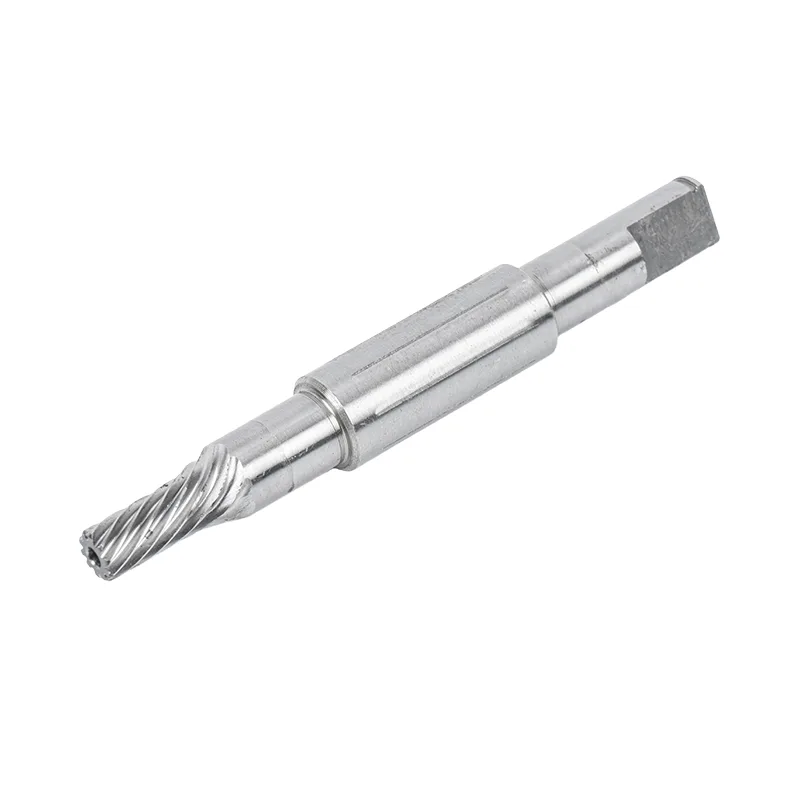

Trục động cơ hợp kim cứng

Guanshuo, với tư cách là nhà cung cấp trục động cơ hợp kim cứng chuyên nghiệp của Trung Quốc với hơn một thập kỷ tích lũy công nghệ xử lý chính xác, sử dụng thép vonfram và vật liệu cơ sở hợp kim cứng để tạo ra Trục động cơ hợp kim cứng với độ cứng cực cao và khả năng chống mài mòn đặc biệt. Kết hợp độ ổn định kích thước tuyệt vời, khả năng chống ăn mòn và khả năng chống mỏi, với độ đồng trục, độ tròn và độ phẳng, tất cả đều đạt độ chính xác ở cấp độ micron, nó trực tiếp giải quyết các điểm yếu khi mua sắm trong điều kiện làm việc có tần suất cao và mài mòn cao, cung cấp các giải pháp truyền dẫn đáng tin cậy lâu dài cho thiết bị có độ chính xác cao cấp.

Thuộc tính vật liệu

Hợp kim cứng, còn được gọi là thép vonfram, là vật liệu kỹ thuật hiệu suất cao chủ yếu bao gồm cacbua vonfram và được sản xuất thông qua quy trình thiêu kết luyện kim bột. Nó vượt xa thép truyền thống về độ cứng, khả năng chống mài mòn và ổn định nhiệt. Đặc tính vật liệu độc đáo của nó chủ yếu được phản ánh theo ba chiều:

1. Lớp độ cứng cực cao
Độ cứng của vật liệu có thể đạt HRA89-93, cao hơn nhiều so với độ cứng bề mặt thép và mạ crom thông thường. Bề mặt có khả năng chống trầy xước và mài mòn cực kỳ mạnh mẽ, với mức độ mài mòn gần như không đáng kể trong điều kiện làm việc có độ mài mòn cao, khiến nó trở thành lựa chọn tốt nhất cho các tình huống mài mòn khắc nghiệt.

2. Hệ số giãn nở nhiệt thấp
Hợp kim cứng có hệ số giãn nở nhiệt cực thấp kết hợp với độ cứng đặc biệt. Nó hầu như không biến dạng trong điều kiện vận hành tốc độ cao và tải nặng, duy trì độ chính xác ổn định mà không bị suy giảm trong quá trình vận hành lâu dài, đáp ứng các yêu cầu duy trì độ chính xác nghiêm ngặt của trục chính xác và mua sắm động cơ tốc độ cao.

3. Hiệu suất hóa học ổn định
Vật liệu này có khả năng kháng axit và kiềm tuyệt vời, khả năng chống oxy hóa và khả năng chịu tải xen kẽ với độ ổn định hóa học tốt. Nó duy trì hiệu suất đáng tin cậy trong môi trường ăn mòn và điều kiện hoạt động liên tục trong thời gian dài, đáp ứng các tiêu chuẩn về độ tin cậy của thiết bị trong môi trường khắc nghiệt.

Tóm lại, vật liệu hợp kim cứng về cơ bản vượt qua hạn chế về hiệu suất của thép thông thường, đạt được những cải thiện về độ cứng, khả năng chống mài mòn và độ ổn định nhiệt. Đây là giải pháp vật liệu ưu tiên cho các kịch bản truyền tải có nhu cầu cao.

Thông số sản phẩm (Thông số kỹ thuật)

So sánh hiệu suất

So với các giải pháp thông thường như trục thép thông thường, trục đen và trục mạ crôm, trục động cơ bằng hợp kim cứng đạt được những cải tiến đáng kể về kích thước hiệu suất đa lõi. Việc so sánh các giải pháp khác nhau như sau:

Từ so sánh, có thể thấy rằng mặc dù trục động cơ bằng hợp kim cứng có chi phí mua sắm ban đầu cao hơn nhưng chi phí sử dụng toàn bộ vòng đời của chúng thực sự vượt trội do tuổi thọ cực dài và tần suất bảo trì cực thấp. Chúng đặc biệt thích hợp cho các tình huống ứng dụng cao cấp có yêu cầu cao về độ tin cậy của thiết bị và tổn thất đáng kể về thời gian ngừng hoạt động.

Hiệu suất chính xác

Các đặc tính về độ cứng tốt và độ biến dạng thấp của vật liệu hợp kim cứng tạo nền tảng cho quá trình xử lý có độ chính xác cực cao. Thông qua nhiều quy trình gia công chính xác bao gồm mài chính xác, cắt dây và khắc, Guanshuo có thể kiểm soát nhiều dung sai hình học ở cấp độ micron:

1. Dung sai hình học ở cấp độ micron
Các dung sai hình học chính như độ đồng trục, độ tròn và độ phẳng đều có thể đạt độ chính xác ở mức micron, đáp ứng các yêu cầu nghiêm ngặt về dung sai khi mua sắm thiết bị chính xác cao cấp và đảm bảo độ chính xác và độ đồng tâm khi vận hành sau khi lắp ráp thiết bị.

2. Độ hoàn thiện cao, ma sát thấp
Bề mặt có thể đạt được hiệu ứng đánh bóng gương với độ nhám đạt Ra0,05-0,2. Độ hoàn thiện bề mặt cao và hệ số ma sát thấp dẫn đến ít hao mòn và sinh nhiệt hơn khi vận hành ở tốc độ cao, đây là chỉ báo hiệu suất chính cho việc mua sắm hộp số truyền động chính xác tốc độ cao.

3. Cân bằng động có độ chính xác cao
Cấp cân bằng động có thể đạt G0.4-G1.0, cao hơn nhiều so với cấp G2.5-G6.3 của trục động cơ thông thường. Độ rung cực kỳ nhỏ khi quay tốc độ cao với khả năng vận hành ổn định, giảm hiệu quả độ ồn và độ rung tổng thể của thiết bị.

Hiệu suất chính xác cao kết hợp với độ ổn định kích thước vốn có của vật liệu đảm bảo rằng độ chính xác của thiết bị vẫn ổn định trong quá trình vận hành tốc độ cao trong thời gian dài mà không bị suy giảm độ chính xác do mài mòn hoặc biến dạng nhiệt, giúp kéo dài đáng kể thời gian duy trì độ chính xác của thiết bị.

Thích ứng điều kiện làm việc

Trục động cơ bằng hợp kim cứng được thiết kế đặc biệt cho các điều kiện làm việc khắc nghiệt, tải trọng cao, có yêu cầu cao, có khả năng giải quyết các vấn đề ứng dụng khác nhau mà trục động cơ thông thường gặp phải. Họ chủ yếu thích ứng với năm tình huống điển hình sau:

1. Điều kiện tần số cao có độ mòn cao
Các tình huống thiết bị có hoạt động liên tục trong thời gian dài, khởi động-dừng tần số cao và bề mặt tiếp xúc bị mài mòn nghiêm trọng, trong đó trục bằng thép hoặc mạ crom thông thường bị mòn quá nhanh và cần phải thay thế thường xuyên. Trục hợp kim cứng có tuổi thọ mài mòn cực dài có thể làm giảm đáng kể tần suất thay thế thời gian ngừng hoạt động.

2. Hộp số chính xác tốc độ cao
Các kịch bản có yêu cầu cực kỳ cao về độ chính xác và ổn định khi vận hành, chẳng hạn như trục xoay tốc độ cao, hệ thống servo chính xác và cơ cấu truyền động có độ chính xác cao. Độ giãn nở nhiệt thấp và độ cứng cao đảm bảo độ ổn định kích thước ở tốc độ cao, trong khi cân bằng động G0.4-G1.0 đảm bảo vận hành trơn tru.

3. Môi trường trung bình ăn mòn
Điều kiện làm việc với môi trường axit-kiềm, ăn mòn oxy hóa và các môi trường hóa học khắc nghiệt khác. Chất liệu hợp kim cứng có tính ổn định hóa học tốt và khả năng chống ăn mòn axit-kiềm mạnh, có khả năng hoạt động tin cậy lâu dài trong môi trường mà thép thông thường không thể tồn tại.

4. Không cần bảo trì chu kỳ dài
Thiết bị được triển khai ở các địa điểm xa, dưới nước, bên trong các khoang kín và các vị trí khó bảo trì khác cần vận hành lâu dài mà không cần bảo trì. Trục hợp kim cứng có tuổi thọ dài và hiệu suất ổn định có thể giảm đáng kể tần suất bảo trì và chi phí vận hành.

5. Thiết bị chính xác cao cấp
Thiết bị cao cấp định hướng xuất khẩu, dụng cụ kiểm tra độ chính xác, thiết bị tự động hóa cao cấp và các sản phẩm khác có yêu cầu cực kỳ cao về chất lượng và độ tin cậy của linh kiện. Trục hợp kim cứng có thể cải thiện toàn diện cấp độ thiết bị và hiệu suất độ tin cậy.

Giá trị toàn chu kỳ

Mặc dù đơn giá của trục động cơ hợp kim cứng cao hơn trục thép thông thường nhưng lợi thế về giá trị toàn diện của chúng là rất đáng kể khi tính từ góc độ toàn bộ vòng đời của thiết bị, chủ yếu được phản ánh ở ba cấp độ:

1. Nội dung chi phí mua sắm
Mặc dù chi phí mua sắm đơn vị cao hơn các giải pháp thông thường nhưng tuổi thọ sử dụng tăng hơn gấp đôi, giảm số lượng mua sắm trong cùng một chu kỳ và chi phí nguyên vật liệu trực tiếp không tăng tương ứng. Đối với điều kiện làm việc có độ mài mòn cao, chi phí tiết kiệm được nhờ giảm tần suất thay thế thậm chí còn đáng kể hơn.

2. Nội dung chi phí vận hành và bảo trì
Tuổi thọ dài và độ chính xác không bị suy giảm giúp giảm đáng kể chi phí lao động cho việc thay thế thời gian ngừng hoạt động và hiệu chuẩn vận hành cũng như chi phí tồn kho phụ tùng thay thế. Đặc biệt đối với các doanh nghiệp sản xuất liên tục, tổn thất năng lực sản xuất do ngừng hoạt động ngoài dự kiến ​​vượt xa chi phí mua trục và giá trị gián tiếp do độ tin cậy cao mang lại là rất lớn.

3. Kích thước giá trị sản phẩm
Ứng dụng trong thiết bị cao cấp có thể cải thiện đáng kể mức hiệu suất tổng thể của máy và danh tiếng về độ tin cậy, nâng cao khả năng cạnh tranh trên thị trường và khả năng cao cấp của sản phẩm cuối cùng, giúp các nhà sản xuất thiết bị thiết lập lợi thế cạnh tranh khác biệt trên thị trường cao cấp.

Nhìn chung, trục động cơ là bộ phận hiệu suất cao điển hình có tính năng "đầu tư một lần, lợi ích lâu dài". Đối với những khách hàng từ trung cấp đến cao cấp mong muốn vận hành thiết bị ổn định lâu dài và coi trọng việc kiểm soát chi phí toàn diện, đây là sự lựa chọn sáng suốt và tiết kiệm chi phí.

Chứng chỉ

Là một doanh nghiệp công nghệ cao cấp quốc gia tham gia sâu vào lĩnh vực phần cứng chính xác trong hơn một thập kỷ, Guanshuo sở hữu hệ thống chứng nhận đủ tiêu chuẩn hoàn chỉnh và tích lũy bằng sáng chế kỹ thuật sâu rộng, cung cấp sự chứng thực có thẩm quyền về chất lượng và độ tin cậy của trục động cơ hợp kim cứng. Các bằng cấp và chứng chỉ cốt lõi bao gồm:

1. Chứng nhận hệ thống quản lý chất lượng ISO9001
Công ty đã hoàn toàn thông qua chứng nhận hệ thống quản lý chất lượng quốc tế ISO 9001. Toàn bộ quá trình từ thu mua nguyên liệu, chế biến sản xuất đến giao thành phẩm đều được kiểm soát theo hệ thống tiêu chuẩn hóa, đảm bảo chất lượng sản phẩm ổn định và truy xuất nguồn gốc cho từng lô hàng.

2. Doanh nghiệp công nghệ cao cấp quốc gia
Được trao giải là doanh nghiệp công nghệ cao cấp quốc gia, năng lực R&D và trình độ đổi mới công nghệ của nó đã nhận được sự công nhận có thẩm quyền của quốc gia. Đầu tư liên tục vào R&D công nghệ và tối ưu hóa quy trình đảm bảo hiệu suất sản phẩm luôn ở mức tiên tiến của ngành.

3. Mười một công nghệ được cấp bằng sáng chế
Nắm giữ tổng cộng 11 bằng sáng chế mô hình tiện ích bao gồm nhiều công nghệ cốt lõi bao gồm cấu trúc trục động cơ kết hợp, trục động cơ hiệu suất bịt kín, trục động cơ dễ lắp ráp, cấu trúc bôi trơn vòng bi và cấu trúc ghế cố định động cơ, với độ bền R&D độc lập mạnh mẽ.

4. Khả năng kiểm tra hoàn chỉnh
Được trang bị các thiết bị kiểm tra chuyên nghiệp bao gồm máy đo độ cứng, máy chiếu hai chiều, máy đo độ nhám bề mặt, trung tâm kiểm tra bánh răng và máy đo hình trụ, có khả năng kiểm tra toàn diện và chính xác các chỉ số như độ cứng, dung sai hình học và chất lượng bề mặt của trục hợp kim cứng.

Hệ thống cấp bằng sáng chế và chứng nhận công nghệ hoàn chỉnh không chỉ phản ánh sức mạnh toàn diện của Guanshuo mà còn đóng vai trò là sự đảm bảo mạnh mẽ cho chất lượng đáng tin cậy củaTrục động cơ hợp kim cứng, giúp khách hàng yên tâm hơn trong việc mua sắm và sử dụng.

Dịch vụ hậu mãi

Guanshuo đã thiết lập một hệ thống dịch vụ toàn chu trình bao gồm các giai đoạn trước bán hàng, trong bán hàng và sau bán hàng, cung cấp hỗ trợ chuyên nghiệp cho khách hàng trong toàn bộ quá trình từ phát triển mẫu đến giao hàng theo lô và bảo trì sử dụng. Nội dung dịch vụ cốt lõi bao gồm:

1. Hỗ trợ mẫu trước khi bán hàng
Cung cấp tư vấn tùy chỉnh thông số kỹ thuật, xác minh thiết kế hợp tác bản vẽ 3D, thử nghiệm mẫu miễn phí và đề xuất tối ưu hóa chi phí, giúp khách hàng xác nhận lựa chọn và đánh giá hiệu suất trong giai đoạn đầu của dự án để giảm thiểu rủi ro phát triển.

2. Trực quan hóa tiến độ sản xuất hàng loạt
Triển khai quản lý truy xuất nguồn gốc chất lượng CNC toàn quy trình trong giai đoạn sản xuất hàng loạt, cung cấp phản hồi trực quan về tiến độ sản xuất trong 48 giờ. Khách hàng có thể nắm bắt tình trạng sản xuất đơn hàng theo thời gian thực, tạo điều kiện thuận lợi cho việc lập kế hoạch sản xuất.

3. Quản lý hàng tồn kho VMI
Đối với những khách hàng chủ chốt hợp tác ổn định lâu dài, dịch vụ quản lý hàng tồn kho của nhà cung cấp VMI được cung cấp với tính năng lưu kho theo yêu cầu và giao hàng linh hoạt, giảm áp lực tồn kho an toàn cho khách hàng và chi phí sử dụng vốn.

4. Phản hồi lệnh khẩn cấp
Được trang bị dây chuyền sản xuất linh hoạt và dự trữ năng lực khẩn cấp, có khả năng đáp ứng nhanh chóng nhu cầu đặt hàng khẩn cấp của khách hàng và đảm bảo sự ổn định của chuỗi cung ứng trong những trường hợp đặc biệt như tăng năng lực sản xuất và các đơn hàng bổ sung đột ngột.

5. Cam kết bảo hành sau bán hàng
Cung cấp dịch vụ bảo hành mở rộng 24 tháng, với phản hồi chẩn đoán tại chỗ trong 48 giờ đối với các vấn đề của khách hàng trên toàn cầu. Nó cũng cung cấp các nâng cấp quy trình miễn phí và bảo trì cảnh báo sớm cơ sở dữ liệu về tình trạng hao mòn thiết bị của khách hàng, liên tục bảo vệ hoạt động ổn định của thiết bị.

Câu hỏi thường gặp

Câu 1: Sự khác biệt thực sự giữa hợp kim cứng và thép thông thường là gì?

Trả lời: Hợp kim cứng, còn được gọi là thép vonfram, là vật liệu chủ yếu bao gồm cacbua vonfram thiêu kết thông qua luyện kim bột. Độ cứng của nó có thể đạt HRA89-93, cao hơn nhiều so với thép thông thường. Nó cũng có hệ số giãn nở nhiệt thấp hơn và khả năng chống ăn mòn mạnh hơn, với những lợi thế về hiệu suất đáng kể trong các tình huống có độ mài mòn cao và độ chính xác cao.

Câu 2: Tại sao giá cao hơn nhiều so với trục động cơ thông thường?

Trả lời: Bản thân vật liệu hợp kim cứng có giá thành cao hơn thép rất nhiều, việc gia công khó khăn hơn, yêu cầu kỹ thuật cao hơn nên đơn giá cao hơn. Tuy nhiên, tuổi thọ sử dụng gấp nhiều lần so với trục thép thông thường với tần suất thay thế giảm đáng kể. Từ góc độ toàn bộ vòng đời, chi phí sử dụng toàn diện thực sự thấp hơn.

Câu 3: Trục hợp kim cứng có bị giòn không? Làm thế nào về khả năng chống va đập?

Đáp: Hợp kim cứng có độ cứng cao (HRA 89‑93) nhưng độ bền thấp hơn thép. Chúng tôi không khuyến nghị sử dụng nó cho các ứng dụng có tải trọng tác động nặng lặp đi lặp lại (sốc dọc trục> 50J). Đối với những trường hợp như vậy, chúng tôi cung cấp một thiết kế được gia cố với cấu trúc đệm giảm chấn (model HS‑R) giúp hấp thụ chấn động trong khi vẫn sử dụng lõi hợp kim cứng của chúng tôi. Hãy liên hệ với nhóm kỹ thuật của chúng tôi về dữ liệu tải trọng của bạn và chúng tôi sẽ mô phỏng tuổi thọ mỏi cho bạn.

Q4: Chúng có nặng hơn nhiều so với trục thép không?

Trả lời: Mật độ hợp kim cứng xấp xỉ 14,5-15,0g/cm³, gấp đôi so với thép. Nó nặng hơn dưới cùng một khối lượng. Tác động đến quán tính quay cần được xem xét trong quá trình thiết kế và lựa chọn, đồng thời nên tính toán cho các ứng dụng tốc độ cao trước khi hoàn thiện.

Câu 5: Chúng có thể được sửa chữa và tái sử dụng sau khi mặc không?

Trả lời: Hợp kim cứng có độ cứng cực cao và độ mài mòn tối thiểu trong điều kiện làm việc bình thường, thường không cần sửa chữa. Trong trường hợp hư hỏng do tai nạn, việc sửa chữa rất khó khăn và tốn kém. Nói chung nên thay thế trực tiếp bằng trục mới.

Q6: Bạn có hỗ trợ các kích thước không chuẩn tùy chỉnh không? Những gì cần phải được cung cấp?

Trả lời: Hỗ trợ sản xuất tùy chỉnh theo bản vẽ, bao gồm mài chính xác, cắt dây, khắc và xử lý khác. Cung cấp bản vẽ 2D hoặc mô hình 3D là đủ. Đội ngũ kỹ thuật sẽ đánh giá tính khả thi của quy trình và đưa ra các đề xuất chuyên nghiệp.

Câu hỏi 7: Cấp cân bằng động G0.4-G1.0 là cấp độ nào?

Trả lời: Trục động cơ thông thường thường có cấp G6.3 hoặc G2.5. G0.4-G1.0 thuộc loại có độ chính xác cao. Số càng nhỏ thì độ chính xác của cân càng cao, ít rung và vận hành mượt mà hơn ở tốc độ cao. Nó phù hợp cho các tình huống có nhu cầu cao như trục chính xác và động cơ tốc độ cao.

Q8: Chúng phù hợp với loại thiết bị nào?

Trả lời: Chủ yếu áp dụng cho các thiết bị trung bình và cao cấp có yêu cầu về độ mài mòn cao, độ chính xác cao, tốc độ cao hoặc ăn mòn, chẳng hạn như trục chính xác, động cơ servo tốc độ cao, thiết bị chính xác tự động hóa, động cơ chuyên dụng cho môi trường ăn mòn, thiết bị không cần bảo trì dài hạn. Không nên dùng cho động cơ đa năng thông thường vì lợi thế về chi phí là không rõ ràng.
